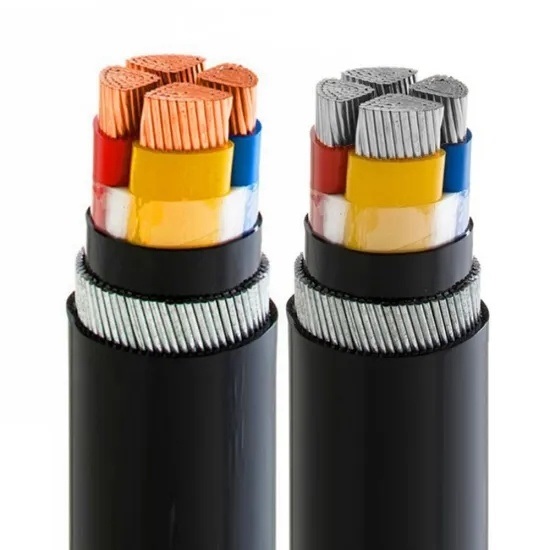

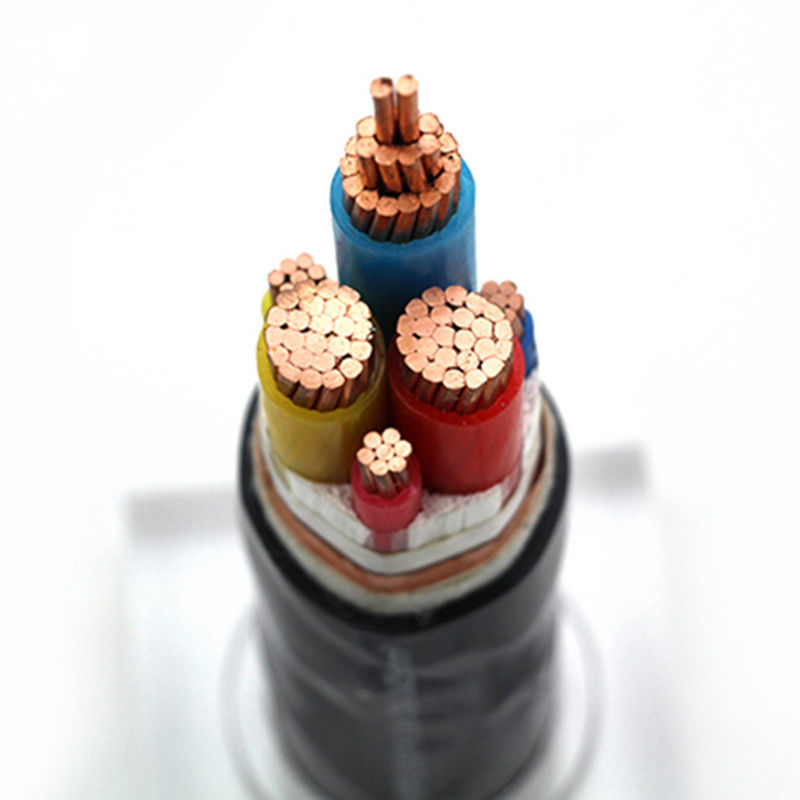

600/1000V Медный проводник Подземный кабель XLPE Стальной провод/лента Бронированный кабель питания
Выбор кабеля
Очень важно, чтобы заказанный тип кабеля был подходящим для предполагаемого использования.соответствующие местные правила и производительность соответствующих типов кабелей;Поэтому невозможно предоставить окончательное руководство по выбору кабеля, и мы советуем вам обратиться к нам за консультацией специалистов по подходящим конструкциям для удовлетворения ваших конкретных потребностей кабеля.
Структура кабеля
Проводники
Проводники должны быть из меди или алюминия, круглого типа ((не сжатые или сжатые) или формы, класса 1 или класса 2 по IEC 60228, BS EN 60228.Класс 1 согласно IEC 60228, BS EN 60228 также может быть поставлена по запросу.
Изоляция
Материал и толщина XLPE должны соответствовать требованиям IEC 60502-1 или BS 5467 для непрерывной работы при температуре 90 °C.
Материал и толщина ПВХ должны соответствовать требованиям IEC 60502-1 или BS 6346.
ПВХ-изоляция по стандарту SASO 1694, предназначенная для непрерывной работы при температуре 85°C, также доступна по запросу.
Собрание
Два, три, четыре или пять изолированных проводников устанавливаются вместе с негигроскопическими наполнителями, совместимыми с изоляционным материалом.
Внутренняя оболочка
Установка покрыта экструдированным слоем из ПВХ. В случае не бронированных кабелей этот слой может быть пропущен, если внешняя форма кабеля остается практически круглой.
Броня
Оцинкованные стальные провода, применяемые спирально над покрытием, согласно IEC 60502-1 или BS 5467, BS 6346. (Единоядровые кабели должны быть бронированы алюминиевой проволокой)
Двойные стальные ленты, применяемые спирально над покрытием многоядерных кабелей в соответствии с IEC 60502-1.
Внешняя оболочка
Внешняя оболочка будет экструдирована из ПВХ/СТ2 согласно IEC 60502-1, тип 9 согласно BS 7655.Масляностойкий ПВХ, и т. д. По запросу доступны и другие специальные материалы покрытия, такие как LLDPE, MDPE, HDPE, LSF, CPE и т. д.
Огнестойкость кабельных оболочек
Кабели могут быть снабжены специальным наружным огнеупорным ПВХ покрытием для соответствия требованиям испытаний на огонь IEC 60332-3-22, IEC 60332-3-23 и IEC 60332-3-24,может также поставлять кабели с низким содержанием галогена (LSHF) в соответствии с IEC 60502-1, BS 7211, BS 6724 или других эквивалентных стандартов.
Стандарт:
IEC,BS,VDE,AS/NZS,ICEA,JIS и т.д.,проектирование и изготовление специальных кабелей питания в соответствии с другими стандартами, требуемыми заказчиком
Тип и наименование:
| Тип |
Назначение |
Заявления |
| ВВ |
Медный проводник, изолированный из ПВХ, кабель питания с обшивкой из ПВХ |
Для установки в помещении, в туннеле или кабельном траншеи, не способные выдерживать внешние механические силы
.Единоядровый кабель не допускается устанавливать в магнитный канал. |
| VLV |
Алюминиевый проводник, изолированный из ПВХ, кабель питания с обшивкой из ПВХ |
| VY |
Медный проводник, изолированный из ПВХ, PE-оболоченный кабель питания |
| VLY |
Алюминиевый проводник, изолированный из ПВХ, PE-оболоченный кабель питания |
| ВВ22 |
Медный проводник, изолированный из ПВХ, железная лента с бронированным покрытием, кабель питания с обшивкой из ПВХ |
Для прокладки в помещении, в туннеле в кабельной траншеи, или прямо в земле,
способный выдерживать внешние механические силы.
Одноядерный кабель не должен прокладываться в магнитный канал. |
| VLV22 |
Алюминиевый проводник, изолированный из ПВХ, железная лента с бронированным покрытием, кабель питания с обшивкой из ПВХ |
| ВВ23 |
Медный проводник, изолированный из ПВХ, железная лента с бронированным покрытием, кабель питания с PE |
| VLV23 |
Алюминиевый проводник, изолированный из ПВХ, железная лента с бронированным покрытием, электрический кабель с обшивкой из ПЭ |
| VV32 |
Медный проводник, изолированный ПВХ, бронированный стальной проволокой, электрокабель с обшивкой ПВХ |
Для укладки в помещении, в туннельных кабельных траншеях, скважины или непосредственно в земле, способные нести
внешние механические силы и определенная тяга. |
| VLV32 |
Алюминиевый проводник, изолированный из ПВХ, бронированный стальной проволокой, кабель питания с обшивкой из ПВХ |
| ВВ33 |
Медный проводник, изолированный из ПВХ, бронированный стальной проволокой, силовой кабель с обшивкой из ПЭ |
| VLV33 |
Алюминиевый проводник, изолированный из ПВХ, бронированный стальной проволокой, силовой кабель с PE-обшивкой |
Тип и наименование:
| Тип |
Назначение |
Заявления |
| YJV |
Медный проводник, изолированный XLPE, кабель питания с обшивкой из ПВХ |
Для установки в помещении, в туннеле или кабельном траншеи, не способные выдерживать внешние механические силы
.Единоядровый кабель не допускается устанавливать в магнитный канал. |
| YJLV |
Алюминиевый проводник, изоляция XLPE, кабель питания с обшивкой из ПВХ |
| YJY |
Медный проводник, изолированный XLPE, PE-оболоченный кабель питания |
| YJJLY |
Алюминиевый проводник, изолированный XLPE, PE-оболоченный кабель питания |
| YJV22 |
Медный проводник, изоляция XLPE, стальная лента с бронированной защитой, кабель питания с обшивкой из ПВХ |
Для прокладки в помещении, в туннеле в кабельной траншеи, или прямо в земле,
способный выдерживать внешние механические силы.
Одноядерный кабель не должен прокладываться в магнитный канал. |
| YJLV22 |
Алюминиевый проводник, изоляция XLPE, стальная лента с бронированным покрытием, кабель питания с обшивкой из PVC |
| YJV23 |
Медный проводник, изолированный XLPE, стальная лента с бронированным покрытием, электрокабель с обшивкой PE |
| YJLV23 |
Алюминиевый проводник, изоляция XLPE, стальная лента бронированная, PE обшитый кабель питания |
| YJV32 |
Медный проводник, изолированный XLPE, бронированный стальной проволокой, кабель питания с обшивкой из PVC |
Для укладки в помещении, в туннельных кабельных траншеях, скважины или непосредственно в земле, способные нести
внешние механические силы и определенная тяга. |
| YJLV32 |
Алюминиевый проводник, изолированный XLPE, бронированный стальной проволокой, кабель питания с обшивкой из PVC |
| YJV33 |
Медный проводник, изолированный XLPE, бронированный стальной проволокой, электрокабель с обшивкой PE |
| YJLV33 |
Алюминиевый проводник, изолированный XLPE, бронированный стальной проволокой, силовой кабель с обшивкой PE |
Технический лист данных кабеля
| No x мм2 |
Фаза |
Нейтральный/Земля |
Внутренняя оболочка |
Бронетанковые |
Внешняя оболочка |
Вес кабеля |
| Диаметр проводника в мм |
Толщина XLPE мм |
Диаметр проводника в мм |
Толщина XLPE мм |
Толщина мм |
Диаметр проволоки
мм |
Толщина оболочки мм |
Полный диаметр в мм |
YJV32 ((CU)
В кг/км |
YJLV32 ((AL)
В кг/км |
| 4*1.5 |
1.38 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
14.3 |
391.3 |
353.7 |
| 4*2.5 |
1.78 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
15.3 |
459.7 |
397.2 |
| 4*4 |
2.25 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
16.4 |
551.7 |
451.8 |
| 4*6 |
2.76 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
18.6 |
800.7 |
650.4 |
| 4*10 |
4 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
21.6 |
1089.3 |
837.6 |
| 4*16 |
5.1 |
0.7 |
- |
- |
1 |
1.6 |
1.8 |
24.9 |
1543 |
1151.1 |
| 4*25 |
6.3 |
0.9 |
- |
- |
1 |
1.6 |
1.8 |
28.8 |
2094.7 |
1481.8 |
| 4*35 |
6.2 |
0.9 |
- |
- |
1 |
1.6 |
1.9 |
27 |
2386 |
1531.9 |
| 4*50 |
7.6 |
1 |
- |
- |
1 |
1.6 |
2 |
30.7 |
3014.1 |
1858.5 |
| 4*70 |
8.8 |
1.1 |
- |
- |
1.2 |
2 |
2.2 |
35.4 |
4298.9 |
2603.3 |
| 4*95 |
10.5 |
1.1 |
- |
- |
1.2 |
2 |
2.3 |
39.3 |
5480.4 |
3149.3 |
| 4*120 |
11.2 |
1.2 |
- |
- |
1.4 |
2.5 |
2.5 |
43.1 |
6972.2 |
4033.1 |
| 4*150 |
13 |
1.4 |
- |
- |
1.4 |
2.5 |
2.6 |
48.2 |
8452.2 |
4784.6 |
| 4*185 |
14.5 |
1.6 |
- |
- |
1.6 |
2.5 |
2.8 |
53.1 |
10276.8 |
5704.9 |
| 4*240 |
16.2 |
1.7 |
- |
- |
1.6 |
2.5 |
3 |
57.7 |
12650.1 |
6721.6 |
| 4*300 |
19 |
1.8 |
- |
- |
1.6 |
2.5 |
3.2 |
64.7 |
15397.1 |
7986.5 |
| 3*2,5+1*1.5 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
442.9 |
386.6 |
| 3*4+1*2.5 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.1 |
527.8 |
437.3 |
| 3*6+1*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.3 |
776.2 |
638.6 |
| 3*10+1*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
20.8 |
1014 |
787.7 |
| 3*16+1*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.6 |
1322.2 |
965.4 |
| 3*25+1*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
27.8 |
1953.6 |
1395.9 |
| 3*35+1*16 |
6.7 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
28.8 |
2295.1 |
1556.6 |
| 3*50+1*25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
1.9 |
31.1 |
2847.6 |
1827.7 |
| 3*70+1*35 |
8.7 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
36.2 |
4015.5 |
2530.3 |
| 3*95+1*50 |
10.5 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.2 |
40.5 |
5076.7 |
3039.4 |
| 3*120+1*70 |
11.6 |
1.2 |
10 |
1.1 |
1.2 |
2 |
2.4 |
43.9 |
6227.1 |
3598.8 |
| 3*150+1*70 |
13 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
49.7 |
7816.5 |
4641.9 |
| 3*185+1*95 |
14.5 |
1.6 |
11.6 |
1.1 |
1.4 |
2.5 |
2.7 |
54.5 |
9503.8 |
5492.1 |
| 3*240+1*120 |
16.5 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
2.9 |
60.4 |
11746.4 |
6565.3 |
| 3*300+1*150 |
18.8 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3 |
66.3 |
14126 |
7651.2 |
Примечание:
Оцинкованные стальные провода, применяемые спирально над постельным покрытием в соответствии с IEC 60502-1 или BS 5467, BS 6346.
Одноядерные кабели должны быть бронированы алюминиевой проволокой)
