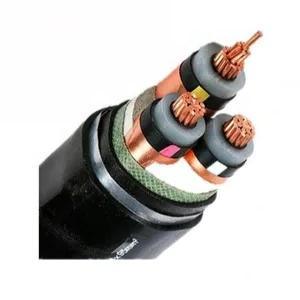

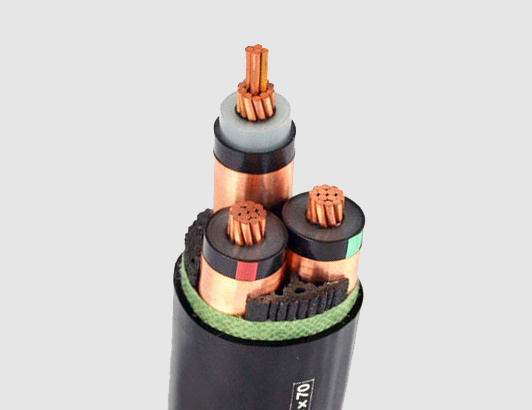

N2XSEY 11 кВ 22 кВ 33 кВ Среднее напряжение Медный алюминиевый проводник XLPE Изолированный бронированный силовой кабель
1Стандарт продукции
Этот продукт изготовлен в соответствии с GB/T12706.2, эквивалентный IEC60502.2Или BS, DIN, стандарт ICEA по запросу клиента.
2Применение
Продукт подходит для использования в линиях электропередачи и распределения с номинальной частотой напряжения 3,6/6kv~26/35kv.
3Характеристики эксплуатации
- Нормальное напряжение мощности и частоты U0/U: 3.6/6kv~26/35kv.
- Максимально допустимая рабочая температура проводника:90oC.
- Максимальная температура короткого замыкания проводника не должна превышать 2500 °C. (максимальное время действия 5 секунд)
- Температура окружающей среды под установкой не должна быть ниже 00°C.
- радиус изгиба одноядерного кабеля не должен быть меньше 20 раз диаметра кабеля.
Радиус изгиба многоядерного кабеля не должен быть меньше 15 раз диаметра кабеля.
4Таблица напряжения, ядра и поперечного сечения
| Положение |
Категория А,В. |
3.6/6 кВ |
6/10 кВ |
8.7/15 кВ |
12/20 кВ |
18/30 кВ |
21/35 кВ |
| Категория А,В. |
6/6 кВ |
8.7/10 кВ |
12/15 кВ |
18/20 кВ |
- |
26/35 кВ |
| Одноядерное |
мм2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| Три ядра |
мм2 |
25 - 400 |
25 - 400 |
35 - 400 |
50-400 |
50-400 |
50-400 |
Кабель с номинальным напряжением категории А используется в ситуации, требующей не более 1 мин. времени заземления.Продолжительность сбоя заземления обычно не превышает 1 часа, максимальное время работы не более 8 часов, годовое время работы на земле не должно превышать 125 часов, категория C включает в себя все системы, ожидающие категории А и В.
5Тип и название
| Тип |
Назначение |
Заявления |
| YJV |
Медный проводник,изолированный XLPE,кабель питания с обшивкой из ПВХ |
Для прокладки в помещении,в туннеле или кабельном траншеи,не способных выдерживать внешние механические силы.Не допускается прокладка кабеля с одним ядром в магнитном канале. |
| YJLV |
Алюминиевый проводник, изоляция XLPE, кабель питания с обшивкой из ПВХ |
| YJY |
Медный проводник, изолированный XLPE, PE-обтягивающий кабель питания |
| YJLY |
Алюминиевый проводник, изоляция XLPE, кабель питания с обшивкой PE |
| YJV22 |
Медный проводник,изолированный XLPE,блокированная стальная лента,электрический кабель с обшивкой из ПВХ |
Для прокладки в помещении,в туннеле в канаве или непосредственно в земле,способной выдерживать внешние механические силы.Не допускается прокладка одноядерного кабеля в магнитном канале. |
| YJLV22 |
Алюминиевый проводник,изолированный XLPE,блокированный стальной лентой,кабель питания с обшивкой из ПВХ |
| YJV23 |
Медный проводник,изолированный XLPE,блокированный стальной лентой,электрический кабель с обшивкой PE |
| YJLV23 |
Алюминиевый проводник,изолированный из XLPE,блокированный стальной лентой,кабель питания с PE-обшивкой |
| YJV32 |
Медный проводник,изолированный XLPE,блокированный стальной проволокой,кабель питания с обшивкой из ПВХ |
Для прокладки в помещении, в канаве кабеля, скважине или непосредственно в земле, способной выдерживать внешние механические силы и определенную тяговую силу. |
| YJLV32 |
Алюминиевый проводник,изолированный XLPE,блокированный стальной проволокой,кабель питания с обшивкой из ПВХ |
| YJV33 |
Медный проводник,изолированный XLPE,блокированный стальным проводом,электрический кабель с обшивкой PE |
| YJLV33 |
Алюминиевый проводник,изолированный из XLPE,блокированный стальным проводом,электрический кабель с обшивкой PE |

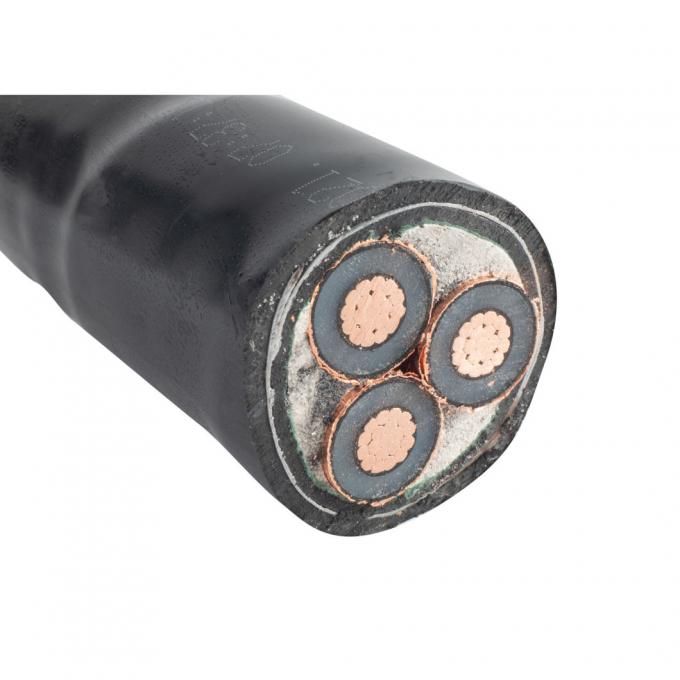

Бронированный 3-ядерный кабель с изоляцией XLPE. номинальное напряжение 6/10 КВ 6,35/11 КВ
Данные кабеля
|
Кондуктор
|
Толщина изоляции (мм)
|
Медная ленточная экрана (приблизительно) (мм)
|
ПВХ
толщина постельного белья (мм)
|
Внешний диаметр бронированной проволоки (мм)
|
Толщина оболочки (мм)
|
Внешний диаметр (приблизительный) (мм)
|
Масса кабеля с медным ядром (кг/км)
|
Масса кабеля из алюминиевого ядра (кг/км)
|
|
Площадь поперечного сечения (мм2)
|
Структура
|
Внешний диаметр (мм)
|
|
25
|
Компактный круглый
|
6.0
|
3.4
|
0.1
|
1.3
|
2.5
|
2.5
|
48.0
|
4175
|
3703
|
|
35
|
Компактный круглый
|
7.2
|
3.4
|
0.1
|
1.3
|
2.5
|
2.6
|
50.8
|
4733
|
4072
|
|
50
|
Компактный круглый
|
8.4
|
3.4
|
0.1
|
1.4
|
2.5
|
2.7
|
53.8
|
5491
|
4547
|
|
70
|
Компактный круглый
|
10.0
|
3.4
|
0.1
|
1.5
|
2.5
|
2.8
|
57.6
|
6446
|
5124
|
|
95
|
Компактный круглый
|
11.7
|
3.4
|
0.1
|
1.5
|
2.5
|
2.9
|
61.5
|
7530
|
5737
|
|
120
|
Компактный круглый
|
13.1
|
3.4
|
0.1
|
1.6
|
2.5
|
3.0
|
64.9
|
8628
|
6363
|
|
150
|
Компактный круглый
|
14.6
|
3.4
|
0.1
|
1.6
|
2.5
|
3.1
|
68.3
|
9794
|
6963
|
|
185
|
Компактный круглый
|
16.3
|
3.4
|
0.1
|
1.7
|
2.5
|
3.3
|
72.6
|
11326
|
7834
|
|
240
|
Компактный круглый
|
18.5
|
3.4
|
0.1
|
1.8
|
3.15
|
3.5
|
79.2
|
14268
|
9737
|
|
300
|
Компактный круглый
|
20.7
|
3.4
|
0.1
|
1.9
|
3.15
|
3.6
|
84.8
|
16641
|
10978
|
|
400
|
Компактный круглый
|
23.8
|
3.4
|
0.1
|
2.0
|
3.15
|
3.9
|
92.3
|
20362
|
12811
|
|
500
|
Компактный круглый
|
26.6
|
3.4
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24203
|
14764
|
