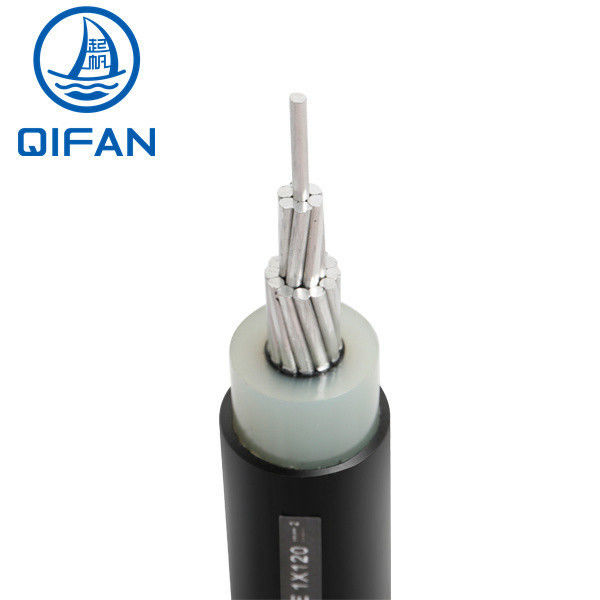

15 кВ покрытый воздушный 3-слойный кабель распределитель кабель деревянный провод
Материал проводника может быть AAC AAAC ACSR и т.д.

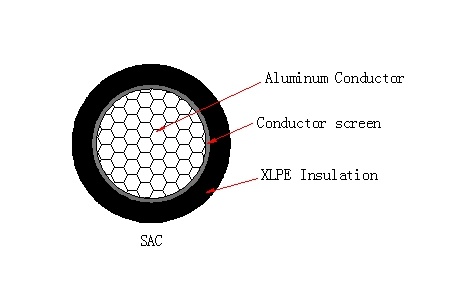

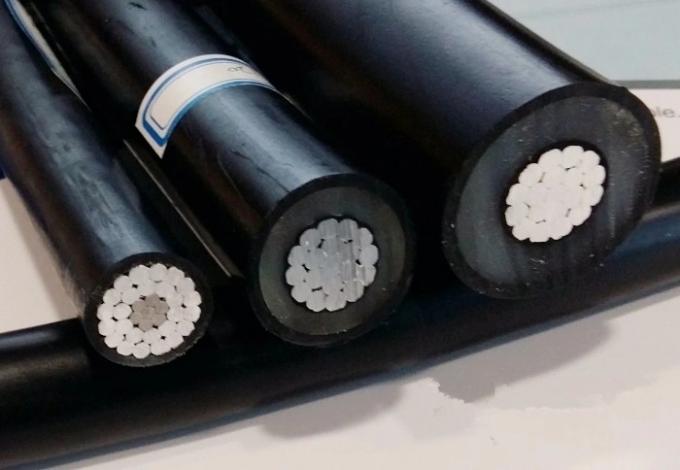

Кабель с покрытием XLPE состоит из компактного круглого проводника, состоящего из алюминиевых нитей, блокированных или нет, с
полиэтилен с перекрестным соединением (XLPE) черного или серого цвета.
Алюминиевый кабель с покрытием XLPE- 25Класс напряжения kV состоит из компактного круглого проводника, состоящего из алюминия
нитей, забитых или не забитых, и с перекрестным полиэтиленом (XLPE), покрытым черным или серым цветом, с специальным
характеристики устойчивости к электрическому отслеживанию и УФ-лучам.
Поскольку XLPE является термозным материалом, он позволяет работать непрерывно до 90 °C, что означает более высокую емкость по сравнению с
и термопластиковых материалов.
Основное применение для покрытых алюминиевых кабелей компактные наземные расходы, распределение первичной энергии, среднее напряжение
Эти кабели предназначены для сетей, расположенных в городских и лесистых районах. являются превосходным техническим и экономическим вариантом для компаний
ИС Поскольку они обладают такими преимуществами, как низкая стоимость изготовления и простота установки.
| Поперечное сечение |
Число проводов |
Диаграмма дирижёра. |
Общий диаметр |
Минимальная нагрузка на разрыв |
Приблизительный вес |
Максимальное сопротивление постоянного тока в 20°С |
Ампацитет 90°C |
| [мм2] |
|
[мм] |
[мм] |
[kgf] |
[kg/km] |
[Омм/км] |
[А] |
| 35 |
7 |
7.1 |
15.7 |
464 |
235 |
0.868 |
186 |
| 50 |
7 |
8.2 |
16.8 |
663 |
305 |
0.641 |
224 |
| 70 |
19 |
9.7 |
18.3 |
928 |
370 |
0.443 |
280 |
| 95 |
19 |
11.5 |
20.1 |
1259 |
460 |
0.32 |
343 |
| 120 |
19 |
12.9 |
21.5 |
1591 |
560 |
0.253 |
397 |
| 150 |
19 |
14.2 |
22.8 |
1988 |
650 |
0.206 |
450 |
| 185 |
37 |
16.2 |
24.8 |
2452 |
770 |
0.164 |
519 |
| 240 |
37 |
18.4 |
27 |
3182 |
960 |
0.125 |
617 |
| 300 |
37 |
20.7 |
29.3 |
3977 |
1155 |
0.1 |
712 |
Техническая спецификация:
| Кабель воздушного распределителя 20 кВ |
| Перекрестный |
Строительство проводников |
Дирижер Диа. |
Толщина |
Приблизительно. |
Электрическое сопротивление |
Кальк, сила разрыва |
Пропускная способность воздуха при 20oC |
Приблизительное вес проводника |
| Полупроводники |
Изоляция |
Куртка |
| Ммм.2 |
Nxmm |
мм |
мм |
мм |
мм |
мм |
Ω/km |
N |
А. |
В кг/км |
| 70 |
12 на 2.77 |
10 |
0.4 |
3.2 |
3.2 |
23.5 |
0.443 |
10.420 |
229 |
509 |
| 120 |
15 на 3.30 |
13.2 |
0.4 |
3.2 |
3.2 |
26.7 |
0.253 |
18.518 |
321 |
729 |
| 150 |
15 на 3.66 |
14.8 |
0.4 |
3.2 |
3.2 |
28.4 |
0.206 |
22.457 |
371 |
826 |
| 185 |
30 на 2.88 |
16.2 |
0.4 |
3.2 |
3.2 |
29.7 |
0.164 |
28.974 |
429 |
959 |
| Кабель воздушного распределителя 33 кВ |
| 70 |
12 на 2.77 |
10 |
0.4 |
4.5 |
3.2 |
26.0 |
0.443 |
10.420 |
227 |
630 |
| 120 |
15 на 3.30 |
13.2 |
0.4 |
4.5 |
3.2 |
29.3 |
0.253 |
18.518 |
318 |
850 |
| 150 |
15 на 3.66 |
14.8 |
0.4 |
4.5 |
3.2 |
30.8 |
0.206 |
22.457 |
367 |
960 |
| 185 |
30 на 2.88 |
16.2 |
0.4 |
4.5 |
3.2 |
32.2 |
0.164 |
28.974 |
425 |
1100 |
------Наша особенность --------
- Импортированное оборудование с опытным техническим коллективом

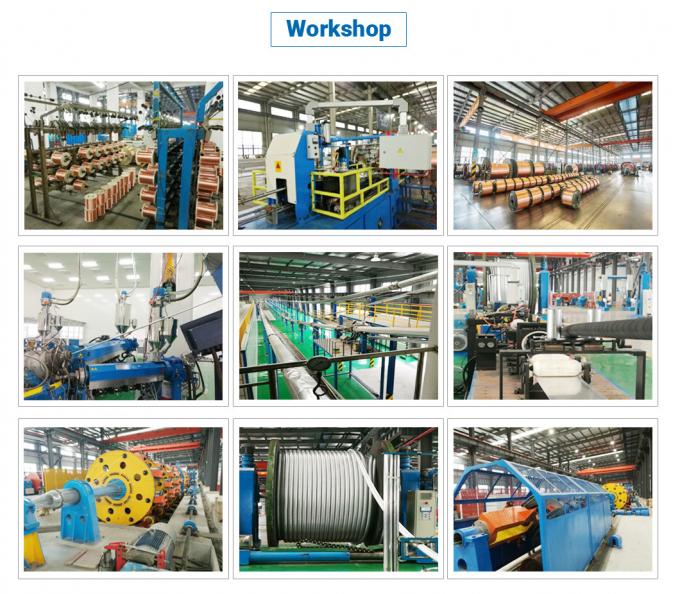

Компания имеет три завода и 3048 сотрудников, из которых 206 инженеров.Troster Германия и Maillefer Финляндия 500 кВ ВВ линии, штанги из Pourtier France, SKET Germany, Caballe Spain, производственная линия 220 и 35 кВ плюс SIKORA X - RAY 8000 из Германии
- Полная система сертификации
Qifan Cable получили сертификаты ISO 9001, ISO 14001, OHSAS 18001. Завод прошел сертификаты TUV, VDE, UL, CE, SAA, BS и т.д.
- Совершенная система производства

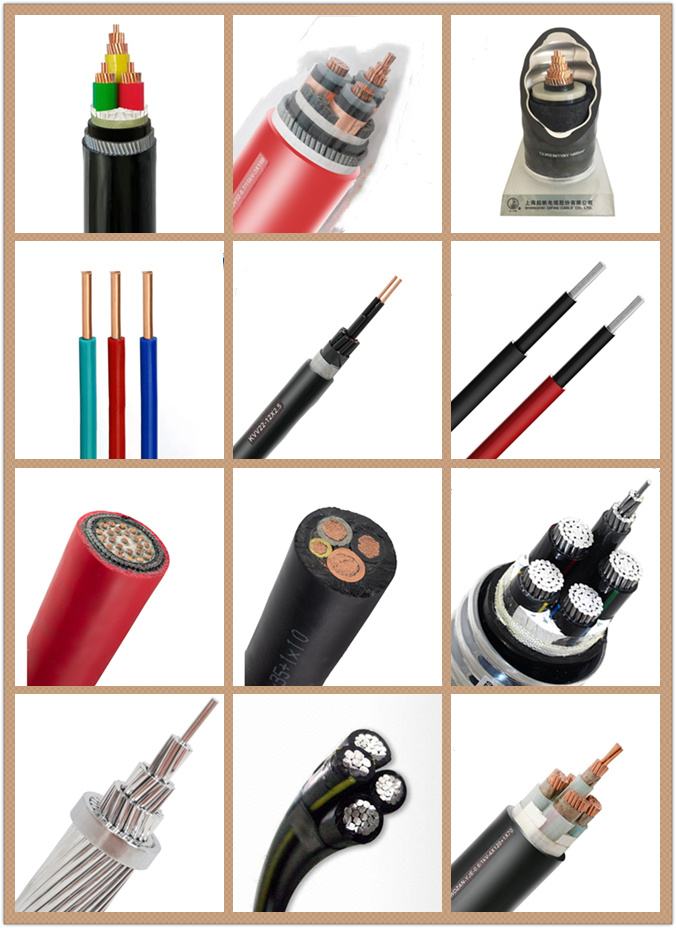

Продукция Qifan Cable включает в себя кабель электропередачи LV, кабель электропередачи MV, кабель электропередачи HV&EHV, кабель ABC, кабель ACSR/AAC/AAAC/ACAR/OPGW, подводный кабель, кабель управления, кабель приборостроения, строительный провод,гибкий резиновый кабель, огнеупорные кабели, кабели из возобновляемых источников энергии, солнечные кабели, промышленных кабелей, кабелей LAN, коаксиальных кабелей и т.д.
- Совершенная система обслуживания продаж
Qifan Cable может предложить услуги OEM / ODM, множество продуктов, квалифицированную команду инженеров по продаже экспорта, разумную цену, надежное качество, дружественное обслуживание.
