0.6/1KV низковольтный медный алюминиевый проводник ПВХ изолированный Swa бронированный кабель электропитания
Стандарты
Кабель питания изготавливается в соответствии с IEC 60502-1:2004.
Он подходит для установки в линию кабеля питания с номинальным напряжением 0,6/1 кВ (U0/U) для передачи энергии.
Применение
Положено в помещениях, в туннелях и трубах.
Способен выдерживать определенную тягу при посадке.
Не способен выдерживать механические внешние силы.
Не допускается прокладка одноядерного кабеля в магнитные трубы из материала.
Характеристика операции
1Максимальная номинальная температура
При длительном использовании кабеля максимальная рабочая температура ядра не превышает 90 °C.0C, а температура проводника не должна превышать 250 °C.0С в коротком замыкании в течение 5 секунд.
2Требования к установке
Установка кабелей не ограничивается разницей в высоте вдоль маршрута. Температура окружающей среды не должна быть ниже 0.0C во время установки.Допустимый радиус изгиба кабеля должен соответствовать следующим правилам:
Для одного ядра: 20 ((D+d) +/_ 5%
Для многоядерных: 15 ((D+d) +/_ 5%
(D - фактический наружный диаметр кабеля; d - фактический наружный диаметр проводника)
Одноядерный кабель, используемый в цепи переменного тока, должен быть без бронирования или использовать бронирование немагнитного металлического материала и не должен быть установлен в магнитные каналы.

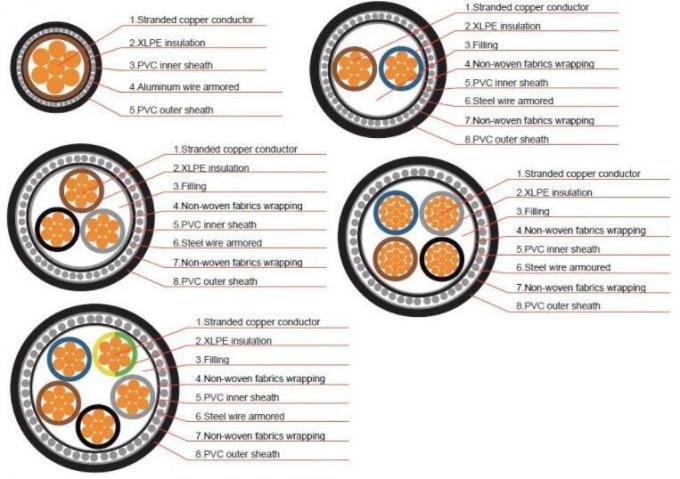

Технический лист данных кабеля
| No x мм2 |
Фаза |
Нейтральный/Земля |
Внутренняя оболочка |
Бронетанковые |
Внешняя оболочка |
Вес кабеля |
| Диаметр проводника в мм |
Толщина XLPE мм |
Диаметр проводника в мм |
Толщина XLPE мм |
Толщина мм |
Диаметр проволоки
мм |
Толщина оболочки мм |
Полный диаметр в мм |
YJV32 ((CU)
В кг/км |
YJLV32 ((AL)
В кг/км |
| 4*1.5 |
1.38 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
14.3 |
391.3 |
353.7 |
| 4*2.5 |
1.78 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
15.3 |
459.7 |
397.2 |
| 4*4 |
2.25 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
16.4 |
551.7 |
451.8 |
| 4*6 |
2.76 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
18.6 |
800.7 |
650.4 |
| 4*10 |
4 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
21.6 |
1089.3 |
837.6 |
| 4*16 |
5.1 |
0.7 |
- |
- |
1 |
1.6 |
1.8 |
24.9 |
1543 |
1151.1 |
| 4*25 |
6.3 |
0.9 |
- |
- |
1 |
1.6 |
1.8 |
28.8 |
2094.7 |
1481.8 |
| 4*35 |
6.2 |
0.9 |
- |
- |
1 |
1.6 |
1.9 |
27 |
2386 |
1531.9 |
| 4*50 |
7.6 |
1 |
- |
- |
1 |
1.6 |
2 |
30.7 |
3014.1 |
1858.5 |
| 4*70 |
8.8 |
1.1 |
- |
- |
1.2 |
2 |
2.2 |
35.4 |
4298.9 |
2603.3 |
| 4*95 |
10.5 |
1.1 |
- |
- |
1.2 |
2 |
2.3 |
39.3 |
5480.4 |
3149.3 |
| 4*120 |
11.2 |
1.2 |
- |
- |
1.4 |
2.5 |
2.5 |
43.1 |
6972.2 |
4033.1 |
| 4*150 |
13 |
1.4 |
- |
- |
1.4 |
2.5 |
2.6 |
48.2 |
8452.2 |
4784.6 |
| 4*185 |
14.5 |
1.6 |
- |
- |
1.6 |
2.5 |
2.8 |
53.1 |
10276.8 |
5704.9 |
| 4*240 |
16.2 |
1.7 |
- |
- |
1.6 |
2.5 |
3 |
57.7 |
12650.1 |
6721.6 |
| 4*300 |
19 |
1.8 |
- |
- |
1.6 |
2.5 |
3.2 |
64.7 |
15397.1 |
7986.5 |
| 3*2,5+1*1.5 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
442.9 |
386.6 |
| 3*4+1*2.5 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.1 |
527.8 |
437.3 |
| 3*6+1*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.3 |
776.2 |
638.6 |
| 3*10+1*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
20.8 |
1014 |
787.7 |
| 3*16+1*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.6 |
1322.2 |
965.4 |
| 3*25+1*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
27.8 |
1953.6 |
1395.9 |
| 3*35+1*16 |
6.7 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
28.8 |
2295.1 |
1556.6 |
| 3*50+1*25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
1.9 |
31.1 |
2847.6 |
1827.7 |
| 3*70+1*35 |
8.7 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
36.2 |
4015.5 |
2530.3 |
| 3*95+1*50 |
10.5 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.2 |
40.5 |
5076.7 |
3039.4 |
| 3*120+1*70 |
11.6 |
1.2 |
10 |
1.1 |
1.2 |
2 |
2.4 |
43.9 |
6227.1 |
3598.8 |
| 3*150+1*70 |
13 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
49.7 |
7816.5 |
4641.9 |
| 3*185+1*95 |
14.5 |
1.6 |
11.6 |
1.1 |
1.4 |
2.5 |
2.7 |
54.5 |
9503.8 |
5492.1 |
| 3*240+1*120 |
16.5 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
2.9 |
60.4 |
11746.4 |
6565.3 |
| 3*300+1*150 |
18.8 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3 |
66.3 |
14126 |
7651.2 |
------Наша особенность --------
1Импортированное оборудование с опытным техническим коллективом
Компания имеет три завода и 3048 сотрудников, из которых 206 инженеров.Troster Германия и Maillefer Финляндия 500 кВ ВВ линии, штанги из Pourtier France, SKET Germany, Caballe Spain, производственная линия 220 и 35 кВ плюс SIKORA X - RAY 8000 из Германии
2.Полная система сертификации
Qifan Cable получили сертификаты ISO 9001, ISO 14001, OHSAS 18001. Завод прошел сертификаты TUV, VDE, UL, CE, SAA, BS и т.д.
3Совершенная система производства.
Продукция Qifan Cable включает в себя кабель электропередачи LV, кабель электропередачи MV, кабель электропередачи HV&EHV, кабель ABC, кабель ACSR/AAC/AAAC/ACAR/OPGW, подводный кабель, кабель управления, кабель приборостроения, строительный провод,гибкий резиновый кабель, огнеупорные кабели, кабели из возобновляемых источников энергии, солнечные кабели, промышленных кабелей, кабелей LAN, коаксиальных кабелей и т.д.
4Совершенная система обслуживания продаж.
Qifan Cable может предложить услуги OEM / ODM, множество продуктов, квалифицированную команду инженеров по продаже экспорта, разумную цену, надежное качество, дружественное обслуживание.
Напряжение: "0,6/1 кВ" означает, что кабель предназначен для эффективной работы в диапазоне напряжения от 0,6 кВ до 1 кВ.Данное значение напряжения обычно используется для применения на низком напряжении.
Низкое напряжение: кабель предназначен для применения низкого напряжения, обычно используется в жилых, коммерческих и промышленных условиях.
Медный/алюминиевый проводник: этот силовой кабель может иметь либо медный, либо алюминиевый проводник. Медь является высокопроводящим металлом и обычно используется для силовых кабелей.Алюминий также используется в некоторых приложениях из-за его более низкой стоимости и легкого веса.
Изоляция из ПВХ: проводник изолирован ПВХ (поливинилхлоридом).
SWA бронированный: кабель бронирован SWA (Steel Wire Armour).что делает его подходящим для применения, где может быть риск повреждения или давления от окружающих материалов.
Электрический кабель питания: Этот кабель специально разработан для передачи и распределения электроэнергии, где он несет электрическую энергию от источника до предполагаемого пункта назначения.
В целом, кабель, который вы описали, это низковольтный электрический кабель с медным или алюминиевым проводником, изоляцией из ПВХ, и броней SWA.такие как здания, инфраструктурных проектов и промышленных применений, где требуется защита от механических нагрузок и факторов окружающей среды.
