Введение

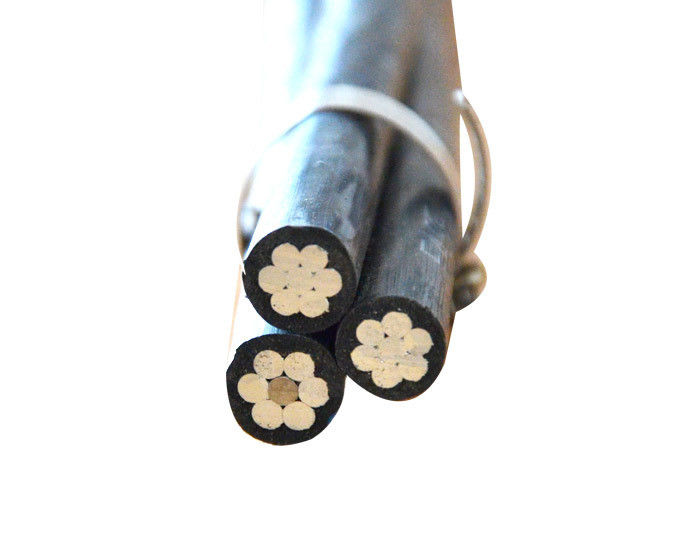

Кабель ABC используется для воздушной линии передачи низкого напряжения (1500 В). Фазовая линия - алюминиевый проводник, PE или XLPE изолированный, количество фаз линии будет два или три или четыре,Нейтральная линия - алюминиевый проводник., он может быть голым проводником или с PE или XLPE изоляцией
Спецификации
Стандарт: Национальный стандарт IEC и ASTM
Номинальное напряжение: 0,6/1КВ, 11КВ, 33КВ
Строительство
Фазовый проводник: алюминиевый (AAC)
Нейтральный проводник: алюминиевый ((AAC), алюминиевый сплав ((AAAC), алюминиевый проводник стальной армировки ((ACSR)
Изоляция: XLPE или PE
Применение: кабели предназначены для воздушных линий электропередачи и проводов входа в помещение с напряжением до и включая 0,6/1KV.
Использование для использования на воздухе, таких как уличное освещение, наружное освещение и временное обслуживание для строительства, что повышает безопасность и надежность электрифицированной проволочной сети.
1 Тип
Двойной сервис, тройной сервис, четверный сервис.
Двойной сервис Drop
Применение:Для подачи 120 вольт воздушной службы для временной службы на строительных площадках, наружного или уличного освещения.
b Триплексные услуги
Применение:Для подачи электроэнергии из линий электропередач в потребительские ветергоры.Для работы на 600 вольт и менее ((фаза к фазе)) при температуре проводника 75 максимум для PE изоляции или 90 максимум для XLPE изоляции .
c Уменьшение обслуживания Quadruplex
Применение:Используется для подачи 3-фазного питания, как правило, от трансформатора, установленного на полюсе, к обслуживающей головке устройства, где осуществляется подключение к кабелю обслуживания.Для использования при напряжениях 600 вольт или менее фазовых и при температуре проводника, не превышающей 75 для изолированных PE проводников или 90 для изолированных XLPE проводников.
2 Строительство
конструкция фазового проводника:Фазовый проводник из алюминиевого сплава 1350-H19 с жёстким притяжением, сжатым концентрическим прокладыванием.
b Конструкция нейтральных проводников
Кабельные комплекты доступны с следующими нейтральными проводниками:
Алюминиевые проводники, армированные покрытой сталью (ACSR), концентрически проложенные
Сплав алюминия 1350-H19, жестко притянутый, концентрически проложенный
Алюминиевый сплав 6201-T81, концентрически проложенный
c Изоляционный материал
Стандартная изоляция на фазовом проводнике - черный полиэтилен низкой плотности (XLPE)
В качестве альтернативы, по запросу доступна черная линейная изоляция из полиэтилена низкой плотности (LDPE) с температурой 75 °C.
| Фазовый проводник |
| Наименованная площадь поперечного сечения |
Мм2 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
| Количество ядер |
|
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Корни/диаметр фазового проводника |
|
7/1.35 |
7/1.7 |
7/2.14 |
7/2.54 |
7/3.0 |
19/2.16 |
19/2.54 |
19/2.86 |
| Приблизительный диаметр уплотненного проводника |
мм |
4.05 |
4.8 |
6 |
7 |
8.3 |
10 |
11.6 |
13.2 |
| Номинальная толщина изоляции |
мм |
1.0 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| Диаметр фазового ядра |
мм |
6.05 |
7.2 |
8.4 |
9.8 |
11.1 |
12.8 |
14.8 |
16.4 |
| Максимальное сопротивление на 20oC |
Ω/KM |
3.08 |
1.91 |
1.2 |
0.868 |
0.641 |
0.443 |
0.32 |
0.253 |
| Приблизительная масса фазового ядра |
В кг/км |
127.24 |
196.29 |
277.24 |
380.8 |
510.47 |
686.22 |
954.14 |
1176.96 |
| Проводник мессенджера |
| Наименованная площадь поперечного сечения |
Мм2 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
| Количество ядер |
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
| Корни/диаметр фазового проводника |
|
7/1.35 |
7/1.7 |
7/2.14 |
7/2.54 |
7/3.0 |
19/2.16 |
19/2.52 |
19/2.82 |
| Приблизительный диаметр ядра мессенджера |
мм |
4.05 |
5.1 |
6.42 |
7.62 |
9 |
10.8 |
12.6 |
14.1 |
| Максимальное сопротивление на 20oC |
Ω/KM |
3.08 |
1.91 |
1.2 |
0.868 |
0.641 |
0.443 |
0.32 |
0.253 |
| Приблизительный вес ядра сообщения |
В кг/км |
27.62 |
43.8 |
69.4 |
94.71 |
136.38 |
192.98 |
262.66 |
328.94 |
| Нагрузка на разрыв |
КН |
1.65 |
2.07 |
3.3 |
4.5 |
6.2 |
8.9 |
12.3 |
15.6 |
| Полный кабель |
| Приблизительный диаметр |
мм |
13.43 |
16.15 |
19.13 |
22.32 |
25.59 |
29.4 |
34.49 |
38.84 |
| Приблизительная масса |
В кг/км |
154.86 |
240.09 |
346.64 |
475.51 |
646.85 |
879.2 |
1216.8 |
1505.9 |
| Длина упаковки |
M/Drum |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
