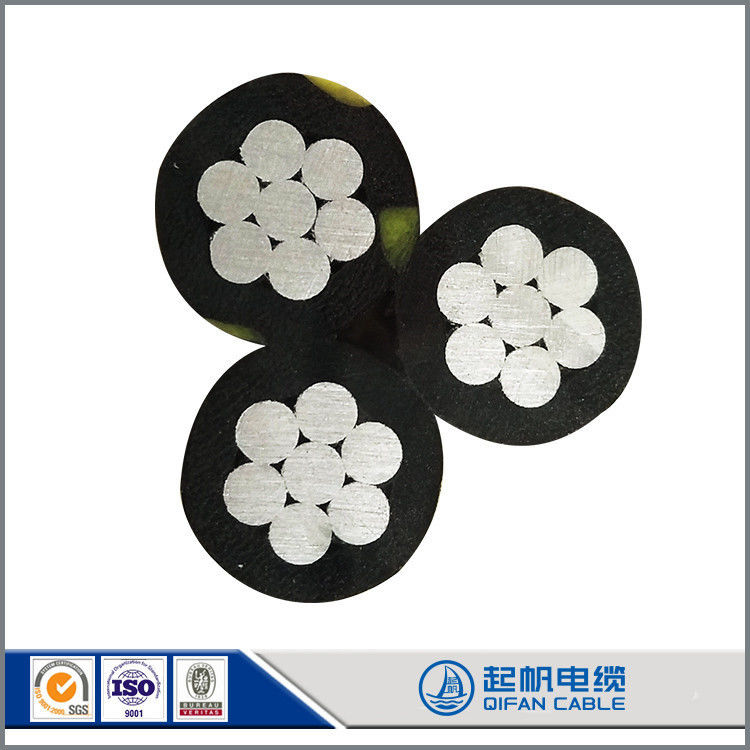

0.6/1кВ низковольтный воздушный кабель ABC
Введение
Кабель ABC используется для воздушной линии передачи низкого напряжения (1500 В). Фазовая линия - алюминиевый проводник, PE или XLPE изолированный, количество фаз линии будет два или три или четыре,Нейтральная линия - алюминиевый проводник., он может быть голым проводником или с PE или XLPE изоляцией
Спецификации
Стандарт: Национальный стандарт IEC и ASTM
Номинальное напряжение: 0,6/1КВ, 11КВ, 33КВ
Строительство
Фазовый проводник: алюминиевый (AAC)
Нейтральный проводник: алюминиевый ((AAC), алюминиевый сплав ((AAAC), алюминиевый проводник стальной армировки ((ACSR)
Изоляция: XLPE или PE
Применение: кабели предназначены для воздушных линий электропередачи и проводов входа в помещение с напряжением до и включая 0,6/1KV.
Использование для использования на воздухе, таких как уличное освещение, наружное освещение и временное обслуживание для строительства, что повышает безопасность и надежность электрифицированной проволочной сети.
1 Тип
Двойной сервис, тройной сервис, четверный сервис.
Двойной сервис Drop
Применение:Для подачи 120 вольт воздушной службы для временной службы на строительных площадках, наружного или уличного освещения.
b Триплексные услуги
Применение:Для подачи электроэнергии из линий электропередач в потребительские ветергоры.Для работы на 600 вольт и менее ((фаза к фазе)) при температуре проводника 75 максимум для PE изоляции или 90 максимум для XLPE изоляции .
c Уменьшение обслуживания Quadruplex
Применение:Используется для подачи 3-фазного питания, как правило, от трансформатора, установленного на полюсе, к обслуживающей головке устройства, где осуществляется подключение к кабелю обслуживания.Для использования при напряжениях 600 вольт или менее фазовых и при температуре проводника, не превышающей 75 для изолированных PE проводников или 90 для изолированных XLPE проводников.
2 Строительство
конструкция фазового проводника:Фазовый проводник из алюминиевого сплава 1350-H19 с жёстким притяжением, сжатым концентрическим прокладыванием.
b Конструкция нейтральных проводников
Кабельные комплекты доступны с следующими нейтральными проводниками:
Алюминиевые проводники, армированные покрытой сталью (ACSR), концентрически проложенные
Сплав алюминия 1350-H19, жестко притянутый, концентрически проложенный
Алюминиевый сплав 6201-T81, концентрически проложенный
c Изоляционный материал
Стандартная изоляция на фазовом проводнике - черный полиэтилен низкой плотности (XLPE)
В качестве альтернативы, по запросу доступна черная линейная изоляция из полиэтилена низкой плотности (LDPE) с температурой 75 °C.
| Фазовый проводник |
| Наименованная площадь поперечного сечения |
Мм2 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
| Количество ядер |
|
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Корни/диаметр фазового проводника |
|
7/1.35 |
7/1.7 |
7/2.14 |
7/2.54 |
7/3.0 |
19/2.16 |
19/2.54 |
19/2.86 |
| Приблизительный диаметр уплотненного проводника |
мм |
4.05 |
4.8 |
6 |
7 |
8.3 |
10 |
11.6 |
13.2 |
| Номинальная толщина изоляции |
мм |
1.0 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| Диаметр фазового ядра |
мм |
6.05 |
7.2 |
8.4 |
9.8 |
11.1 |
12.8 |
14.8 |
16.4 |
| Максимальное сопротивление на 20oC |
Ω/KM |
3.08 |
1.91 |
1.2 |
0.868 |
0.641 |
0.443 |
0.32 |
0.253 |
| Приблизительная масса фазового ядра |
В кг/км |
127.24 |
196.29 |
277.24 |
380.8 |
510.47 |
686.22 |
954.14 |
1176.96 |
| Проводник мессенджера |
| Наименованная площадь поперечного сечения |
Мм2 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
| Количество ядер |
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
| Корни/диаметр фазового проводника |
|
7/1.35 |
7/1.7 |
7/2.14 |
7/2.54 |
7/3.0 |
19/2.16 |
19/2.52 |
19/2.82 |
| Приблизительный диаметр ядра мессенджера |
мм |
4.05 |
5.1 |
6.42 |
7.62 |
9 |
10.8 |
12.6 |
14.1 |
| Максимальное сопротивление на 20oC |
Ω/KM |
3.08 |
1.91 |
1.2 |
0.868 |
0.641 |
0.443 |
0.32 |
0.253 |
| Приблизительный вес ядра сообщения |
В кг/км |
27.62 |
43.8 |
69.4 |
94.71 |
136.38 |
192.98 |
262.66 |
328.94 |
| Нагрузка на разрыв |
КН |
1.65 |
2.07 |
3.3 |
4.5 |
6.2 |
8.9 |
12.3 |
15.6 |
| Полный кабель |
| Приблизительный диаметр |
мм |
13.43 |
16.15 |
19.13 |
22.32 |
25.59 |
29.4 |
34.49 |
38.84 |
| Приблизительная масса |
В кг/км |
154.86 |
240.09 |
346.64 |
475.51 |
646.85 |
879.2 |
1216.8 |
1505.9 |
| Длина упаковки |
M/Drum |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
------Наша особенность --------
- Импортированное оборудование с опытным техническим коллективом
Компания имеет три завода и 3048 сотрудников, из которых 206 инженеров.Troster Германия и Maillefer Финляндия 500 кВ ВВ линии, штанги из Pourtier France, SKET Germany, Caballe Spain, производственная линия 220 и 35 кВ плюс SIKORA X - RAY 8000 из Германии
- Полная система сертификации
Qifan Cable получили сертификаты ISO 9001, ISO 14001, OHSAS 18001. Завод прошел сертификаты TUV, VDE, UL, CE, SAA, BS и т.д.
- Совершенная система производства
Продукция Qifan Cable включает в себя кабель электропередачи LV, кабель электропередачи MV, кабель электропередачи HV&EHV, кабель ABC, кабель ACSR/AAC/AAAC/ACAR/OPGW, подводный кабель, кабель управления, кабель приборостроения, строительный провод,гибкий резиновый кабель, огнеупорные кабели, кабели из возобновляемых источников энергии, солнечные кабели, промышленных кабелей, кабелей LAN, коаксиальных кабелей и т.д.
- Совершенная система обслуживания продаж
Qifan Cable может предложить услуги OEM / ODM, множество продуктов, квалифицированную команду инженеров по продаже экспорта, разумную цену, надежное качество, дружественное обслуживание.
Основные продукты: кабели питания мощностью 220 кВ и ниже, кабели с резиновым покрытием, фотоэлектрические провода, фотоэлектрические специальные кабели, кабели управления, компьютерные кабели, алюминиевые провода с металлическим ядром,кабели, предназначенные для передвижения, низковольтные галоген-свободные экологически чистые кабели, кабели угольной добычи, фторсиликоновая изоляция высокотемпературные устойчивые кабели, щитовые кабели, кабели для судового электрического оборудования,фотоэлектрические композитные кабели, высокопрочные буксировочные кабели, кабели для фотоэлектрических систем, кабели для транспортных средств железнодорожного транспорта с номинальным напряжением переменного тока 3 кВ и ниже, кабели локальной сети, кабели инверторов,Радиочастотные кабели , кабели атомных электростанций, кабели портовых машин, минерально изолированные кабели, подводные кабели и более 100 видов
Частые вопросы
Вопрос 1: Когда я могу получить цену?
Мы обычно цитируем в течение 12 часов после получения вашего запроса. Если вы очень срочно хотите получить цену, пожалуйста, позвоните нам или сообщите нам в своем электронном письме, чтобы мы рассмотрели ваш запрос в качестве приоритета.
Q2: Как я могу получить образец для проверки вашего качества?
После подтверждения цены, вы можете потребовать образцы для проверки нашего качества. Образец бесплатный, но стоимость груза должна быть оплачена.
Вопрос 3: Сколько времени мне нужно, чтобы получить образец?
После того, как вы оплатите стоимость доставки и отправите нам подтвержденные файлы, образцы будут готовы к доставке в течение 3-7 дней.
Образцы будут отправлены вам через экспресс и прибыть в 3 ~ 5 дней.
Q4: Как насчет времени производства для массового производства?
Честно говоря, это зависит от количества заказов и сезона, в котором вы делаете заказ.мы предлагаем вам начать запрос за два месяца до даты, когда вы хотите получить продукты в вашей стране.
Аэрокабель (ABC) - это тип кабеля распределения электроэнергии, предназначенный для воздушных установок.Он обычно используется в электрических распределительных сетях для доставки электроэнергии в жилые дома.Вот некоторые ключевые особенности и характеристики ABC Cable:
Конфигурация: Кабель ABC состоит из нескольких изолированных проводников, соединенных вместе с нейтральным проводником.в то время как проволока-посланник обычно изготовлена из стали или алюминиевого сплаваКонфигурация в комплекте обеспечивает механическую прочность, уменьшает риск контакта с живыми проводниками и упрощает установку.
Изоляция: проводники в кабеле ABC изолированы, чтобы обеспечить электрическую изоляцию и защитить от внешних факторов окружающей среды.Изоляция обычно изготавливается из таких материалов, как полиэтилен с перекрестными связями (XLPE) или полиэтилен с высокой плотностью (HDPE)Эти материалы обладают отличными электрическими свойствами, долговечностью и устойчивостью к влаге, УФ-излучению и суровым погодным условиям.
Размер напряжения: кабель ABC доступен в различных разрядах напряжения для различных применений.в зависимости от конкретных требований электрической распределительной системы.
Преимущества: кабель ABC имеет несколько преимуществ по сравнению с традиционными системами с голыми проводниками, включая снижение электрических потерь, повышение безопасности из-за изоляции, более низкие требования к техническому обслуживанию,и повышенная надежность в сложных условиях окружающей среды.
Установка: кабель ABC обычно устанавливается на воздушные конструкции поддержки, такие как столбы или башни.поскольку одновременно может быть установлено несколько проводниковКроме того, нейтральный проводник обеспечивает механическую поддержку и уменьшает скольжение проводников.
Применение: Кабель ABC обычно используется для распределения электроэнергии в жилых районах, сельских районах и местах, где предпочтительнее установка воздушных сетей.Подходит как для распределения электроэнергии на короткие, так и на длинные расстояния., предлагая экономически эффективные решения для электрических сетей.
