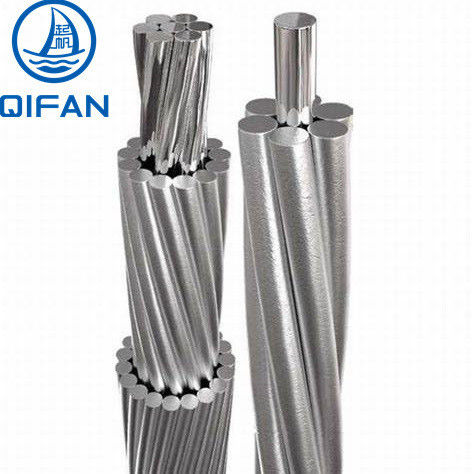

ASTM стандартная стойка проволока, проволока парня, натянутая оцинкованная стальная проволока
Применение:
Зацинкованные одиночные стальные провода или провода с натяжкой подходят для ядра ACSR для улучшения его прочности на тягу.И они также могут быть использованы в воздушной линии передачи в качестве материала линии наземного соединения, чтобы избежать удара молнии.
Строительство:
Однопроводные провода концентрически завязаны и обернуты спирально вокруг центрального провода.
Спецификация:
Частичная спецификация:
(1) Стандарт ASTM A 475
No/Dia. из проводов |
Приблизительно. |
Систем Мартин |
Высокий уровень прочности |
Сверхвысокий уровень прочности |
Приблизительно. |
No/Dia. из проводов |
Приблизительно. |
Систем Мартин |
Высокий уровень прочности |
Сверхвысокий уровень прочности |
Приблизительно. |
Нет./мм |
мм |
kN |
kN |
kN |
В кг/км |
Нет./мм |
мм |
kN |
kN |
kN |
В кг/км |
| 3/2.64 |
5.56 |
10.409 |
15.569 |
21.796 |
131 |
7/3.05 |
9.52 |
30.915 |
48.04 |
68.503 |
407 |
| 3/3.05 |
6.35 |
13.523 |
21.04 |
29.981 |
174 |
7/3.68 |
11.11 |
41.591 |
64.499 |
92.523 |
594 |
| 3/3.05 |
6.35 |
- |
- |
- |
174 |
7/4.19 |
12.7 |
53.823 |
83.627 |
119.657 |
768 |
| 3/3.30 |
7.14 |
15.035 |
23.398 |
33.362 |
204 |
7/4.78 |
14.29 |
69.837 |
108.981 |
155.688 |
991 |
| 3/3.68 |
7.94 |
18.193 |
28.246 |
40.479 |
256 |
7/5.26 |
15.88 |
84.961 |
131.667 |
188.605 |
1211 |
| Три четверти.19 |
9.52 |
24.732 |
37.187 |
52.489 |
328 |
19/2.54 |
12.7 |
56.492 |
84.961 |
118.768 |
751 |
| 7/1.04 |
3.18 |
4.048 |
5.916 |
8.14 |
49 |
19/2.87 |
12.49 |
71.616 |
107.202 |
149.905 |
948 |
| 7/1.32 |
3.97 |
6.539 |
9.519 |
13.078 |
76 |
19/3.18 |
15.88 |
80.513 |
124.995 |
178.819 |
1184 |
| 7/1.57 |
4.76 |
8.452 |
12.677 |
17.748 |
108 |
19/3.81 |
19.05 |
116.543 |
181.487 |
259.331 |
1719 |
| 7/1.65 |
4.76 |
- |
- |
- |
118 |
19/4.50 |
22.22 |
159.691 |
248.211 |
354.523 |
2352 |
| 7/1.83 |
5.56 |
11.387 |
17.126 |
24.02 |
145 |
19/5.08 |
25.4 |
209.066 |
325.61 |
464.839 |
2384 |
| 7/2.03 |
6.35 |
14.012 |
21.129 |
29.581 |
181 |
37/3.63 |
25.4 |
205.508 |
319.827 |
456.832 |
3061 |
| 7/2.36 |
7.14 |
18.905 |
28.469 |
39.812 |
243 |
37/4.09 |
28.58 |
262 |
407.457 |
581.827 |
4006 |
| 7/2.64 |
7.94 |
23.798 |
35.586 |
49.82 |
305 |
37/4.55 |
31.75 |
324.72 |
505.318 |
721.502 |
4833 |
(2) Стандарт BS 183
No/Dia. из проводов |
Приблизительно. |
Минимальная нагрузка на разрыв проводов |
Приблизительный вес |
No/Dia. из проводов |
Приблизительно. |
Минимальная нагрузка на разрыв проводов |
Приблизительно. |
Уровень 350 |
Степень 480 |
Уровень 700 |
Степень 850 |
Степень 1000 |
Степень 1150 |
Уровень 1300 |
Уровень 350 |
Степень 480 |
Уровень 700 |
Степень 850 |
Степень 1000 |
Степень 1150 |
Уровень 1300 |
Нет./мм |
мм |
kN |
kN |
kN |
kN |
kN |
kN |
kN |
В кг/км |
Нет./мм |
мм |
kN |
kN |
kN |
kN |
kN |
kN |
kN |
В кг/км |
| 3/1.80 |
3.9 |
2.65 |
3.66 |
- |
- |
- |
- |
- |
60 |
7/2.00 |
6.0 |
7.70 |
10.55 |
15.40 |
- |
22.00 |
25.30 |
28.60 |
170 |
| 3/2.65 |
5.7 |
5.80 |
7.95 |
- |
- |
- |
- |
- |
130 |
7/2.36 |
7.1 |
10.70 |
14.70 |
21.40 |
- |
30.60 |
35.20 |
39.80 |
240 |
| 3/3.25 |
7.0 |
8.70 |
11.95 |
- |
- |
- |
- |
- |
195 |
7/2.65 |
8.0 |
13.50 |
18.50 |
27.00 |
- |
38.60 |
44.40 |
50.20 |
300 |
| Три четверти.00 |
8.6 |
13.20 |
18.10 |
- |
- |
- |
- |
- |
295 |
7/3.00 |
9.0 |
17.30 |
23.75 |
34.65 |
- |
49.50 |
56.90 |
64.30 |
392 |
| 4/1.80 |
4.4 |
3.55 |
4.90 |
- |
- |
- |
- |
- |
80 |
7/3.15 |
9.5 |
19.10 |
26.20 |
38.20 |
- |
54.55 |
62.75 |
70.90 |
430 |
| 4/2.65 |
6.4 |
7.70 |
10.60 |
- |
- |
- |
- |
- |
172 |
7/3.25 |
9.8 |
20.30 |
27.85 |
40.65 |
- |
58.05 |
66.80 |
75.50 |
460 |
| 4/3.25 |
7.9 |
11.60 |
15.90 |
- |
- |
- |
- |
- |
260 |
7/3.65 |
11.0 |
25.60 |
35.15 |
51.25 |
- |
73.25 |
84.20 |
95.20 |
570 |
| 4/4.00 |
9.7 |
17.60 |
24.10 |
35.20 |
- |
- |
- |
- |
390 |
7/4.00 |
12.0 |
30.90 |
42.20 |
61.60 |
- |
88.00 |
101.0 |
114.0 |
690 |
| 5/1.50 |
4.1 |
3.10 |
4.24 |
6.18 |
- |
- |
- |
- |
69 |
7/4.25 |
12.8 |
34.75 |
47.65 |
69.50 |
- |
99.30 |
114.0 |
129.0 |
780 |
| 5/1.80 |
4.9 |
4.45 |
6.10 |
8.90 |
- |
- |
- |
- |
95 |
7/4.75 |
14.0 |
43.40 |
59.45 |
86.80 |
- |
124.0 |
142.7 |
161.3 |
970 |
| 5/2.65 |
7.2 |
9.65 |
13.25 |
19.30 |
- |
- |
- |
- |
220 |
19/1.0 |
5.0 |
5.22 |
7.16 |
10.45 |
- |
14.92 |
17.16 |
19.40 |
120 |
| 5/3.25 |
8.8 |
14.50 |
19.90 |
29.00 |
- |
- |
- |
- |
320 |
19/1.25 |
6.3 |
8.16 |
11.19 |
16.32 |
- |
23.32 |
26.81 |
30.31 |
180 |
| 5/4.00 |
10.8 |
22.00 |
30.15 |
43.95 |
- |
- |
- |
- |
490 |
19/1.40 |
7.0 |
10.24 |
14.04 |
20.47 |
- |
29.25 |
33.64 |
38.02 |
230 |
| 7/0.56 |
1.7 |
0.60 |
0.83 |
1.20 |
- |
1.70 |
1.98 |
2.24 |
14 |
19/1.6 |
8.0 |
13.37 |
18.35 |
26.75 |
- |
38.20 |
43.93 |
49.66 |
300 |
| 7/0.71 |
2.1 |
0.97 |
1.33 |
1.94 |
- |
2.75 |
3.19 |
3.60 |
28 |
19/2.0 |
10.0 |
20.90 |
28.65 |
41.78 |
50.74 |
59.69 |
68.64 |
77.60 |
470 |
| 7/0.85 |
2.6 |
1.39 |
1.90 |
2.80 |
- |
3.95 |
4.57 |
5.15 |
31 |
19/2.5 |
12.5 |
32.65 |
44.80 |
65.29 |
79.28 |
93.27 |
107.3 |
121.3 |
730 |
| 7/0.90 |
2.7 |
1.55 |
2.14 |
3.10 |
- |
4.45 |
5.12 |
5.80 |
35 |
19/3.0 |
15.0 |
47.00 |
64.50 |
94.00 |
114.1 |
134.3 |
154.5 |
174.6 |
1050 |
| 7/1.00 |
3.0 |
1.92 |
2.64 |
3.85 |
- |
5.50 |
6.32 |
7.15 |
43 |
19/3.55 |
17.8 |
65.80 |
90.27 |
131.6 |
159.9 |
188.0 |
216.3 |
244.5 |
1470 |
| 7/1.25 |
3.8 |
3.01 |
4.10 |
6.00 |
- |
8.55 |
9.88 |
11.15 |
67 |
19/4.0 |
20.0 |
83.55 |
114.6 |
167.1 |
203.0 |
238.7 |
274.6 |
310.4 |
1870 |
| 7/1.40 |
4.2 |
3.75 |
5.17 |
7.54 |
9.16 |
10.75 |
12.35 |
14.00 |
84 |
19/4.75 |
23.8 |
117.85 |
161.6 |
235.7 |
286.0 |
336.7 |
387.2 |
437.7 |
2630 |
| 7RS* |
4.3 |
3.85 |
5.28 |
7.70 |
9.35 |
11.00 |
12.65 |
14.30 |
86 |
|
|
|
|
|
|
|
|
|
|
| 7/1.60 |
4.8 |
4.90 |
6.75 |
9.85 |
11.95 |
14.10 |
16.20 |
18.30 |
110 |
|
|
|
|
|
|
|
|
|
|
| 7/1.80 |
5.4 |
6.23 |
8.55 |
12.45 |
- |
17.80 |
20.50 |
23.20 |
140 |
|
|
|
|
|
|
|
|
|
|
Также имеют оцинкованные стальные проволочные веревки ((1*7, 7*7, 1*19, и т.д.))
Сертификат
Shanghai Qifan Cable Co., Ltd. имеет сильное техническое и передовое производственное оборудование, полное испытательное оборудование, надежное качество продукции и отличное послепродажное обслуживание.Продукция производится в строгом соответствии с GB, ICE, BS и другие стандарты. Он прошел сертификацию системы качества ISO9001-2008, сертификацию системы окружающей среды 14001-2004,28001-2001 сертификация системы управления безопасностью и охраной труда, национальной обязательной сертификации CCC, и получила национальную лицензию на производство промышленной продукции.Провинциальные и муниципальные департаменты по надзору за качеством много разВ 2022 году он был признан одним из 100 лучших частных производственных предприятий в Шанхае.
ASTM Standard Stay Wire, Guy Wire и Stranded Galvanized Steel Wire являются часто используемыми компонентами в строительстве воздушных систем передачи и распределения электроэнергии,а также в других приложениях, требующих структурной поддержки и стабильности.
Стойная проволока (англ. Stay Wire) - напряженный кабель или проволока, используемый для обеспечения стабильности и поддержки электропостов, башен или других сооружений.опуститьсяПроводки для поддержания прочности обычно изготавливаются из оцинкованной стали для повышения коррозионной стойкости и прочности.
Guy Wire: Guy wire - еще один термин, используемый для поддержания проволоки.Система проволоки парень включает в себя несколько остаться проволоки прикреплены под определенными углами, чтобы обеспечить стабильность и противодействовать силам, действующим на структуру.
