Продукты HTLS-проводников --- STACIR/AW-проводник - это новый тип воздушного проводника.
Проводник STACIR/AW представляет собой новый типвоздушный проводникИспользование трапециевой проволоки увеличивает площадь поперечного сечения проводника, так что проводник имеет эффект увеличения проводимости.

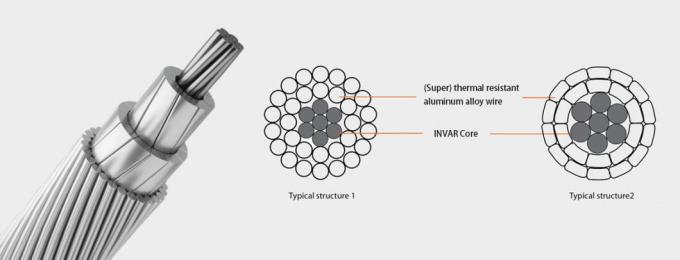

При одинаковых размерах проводники STACIR/AW имеют лучшую пропускную способность, чем традиционные проводники.Проводник INVAR состоит из алюминиевого инварного ядра и термоустойчивых алюминиевых проводов.Этот проводник подходит для старой линии.
Он может сохранять тот же самый рост, увеличивая мощность.
Главным аспектом этого типа проводников является возможность скольжения между внешним слоем и ядром.внешний слой может оставаться на стальном ядре.
Внешний проводящий слой изготовлен из сверхтеплостойкого сплава Al-Zr, а рабочая температура может достигать 210 °C.
Основными характеристиками данной серии продуктов являются:
Ядро INVAR и внешний слой независимо имеют коленные точки при температуре установки
Ограничьте падение по мере повышения температуры
Коэффициент теплового расширения над коленной точкой, относящийся к ядру INVAR, поддерживает механическую прочность проводника, а непрерывная рабочая температура составляет до 210 ° C
Эта техника требует квалифицированного специалиста по установке.
Он подходит для замены ACSR на плоской земле или с небольшими различиями уровня.
| АКСР |
Алюминиевые проводники из стали |
| AAC |
Проводник из алюминия |
| AAAC |
Проводник из алюминиевого сплава |
| Имущество |
STACIR (ACSR MOOSE EQUIVALENT) |
STACIR (эквивалент ACSR ZEBRA) |
STACIR (ACSR PANTHER ЭКВАЛЕНТ) |
| Типичные факторы |
3.53 мм |
0.1390 в |
3.18 мм |
0.1252 в |
30,00 мм |
0.1181 в |
| Справочные спецификации |
МЭК 62004 |
МЭК 62004 |
МЭК 62004 |
| Общая площадь сечения |
5970,00 мм2 |
0.9254 в2 |
484.50 мм2 |
0.751 в2 |
261.50 мм2 |
0.4054 в2 |
| Проводящие провода |
Al Zr AT3 |
Al Zr AT3 |
Al Zr AT1 |
| Стержень |
Алюминиевая пластина Invar |
Алюминиевая пластина Invar |
Алюминиевая пластина Invar |
| Диаметр проводника |
31.77 мм |
1.2508 в |
28.62 мм |
1.1268 в |
210,00 мм |
0.8268 в |
| Вес |
1993 кг/км |
1339.2 фунтов/милю |
1582 кг/км |
1063.1 фунт/милю |
939 кг/км |
631 фунт/милю |
| Высочайшая прочность на растяжение |
14641 кг |
322770,84 фунта |
11968 кг |
26384.89 фунтов |
8436 кг |
18598.17 фунтов |
| Сопротивление постоянного тока при температуре 20°С |
00,06 Ω/км |
00,09Ω/милю |
00,07Ω/км |
0.11Ω / милю |
00,13 Ω/км |
0.21Ω/милю |
| Максимальная рабочая температура |
210°С |
410°F |
210°С |
410°F |
210°С |
410°F |
| Токовая несущая способность при максимальной рабочей температуре |
1871 ампер |
1626 ампер |
1040 ампер |
Мы также можем предложить другой полный спектр воздушных проводников, если у вас есть какие-либо потребности, просто не стесняйтесь связаться с нашей командой продаж!
Shanghai Qifan Cable Co., Ltd., основанная в 1994 году, специализируется на исследованиях и разработках и производстве электрических проводов и кабелей более 20 лет, и имеет передовое производственное и испытательное оборудование.
Qifan Cable обладает способностью производить многие виды кабелей, таких как высоковольтные кабели, кабели среднего напряжения, кабели низкого напряжения, кабели управления, кабели инструментов, строительные провода,Кабели из резины и т.д.Qifan Cable продала свою продукцию более чем в 30 странах и регионах Азии, Европы, Океании, Америки и Африки.электроэнергия, металлургия, нефтехимия, железные дороги, транспорт, коммуникации, строительство, городское строительство, инфраструктура и т.д.
С момента своего создания компания Qifan Cable придерживается принципа качества в первую очередь.Сертификация системы экологического менеджмента 2004 года.
Qifan Cable-Сделайте пионерские усилия и двигайтесь вперед!
Супертермальный проводник из сплава: проводник изготовлен из материала из сверхтермального сплава. Этот материал специально разработан для высокой теплопроводности,позволяет эффективно рассеивать тепло во время передачи энергии.
Укрепленный инваром: проводник укреплен инваром, который представляет собой никель-железный сплав, известный своим низким коэффициентом теплового расширения.Инвар помогает минимизировать ослабление или удлинение проводника из-за изменений температуры, обеспечивая стабильность и надежность линии электропередачи.
