0.6/1kv 3 4 5 ядро ПВХ изолированный ПВХ обшитый гибкий кабель питания
Многоядерный изолированный из ПВХ небронированный кабель с медным проводником

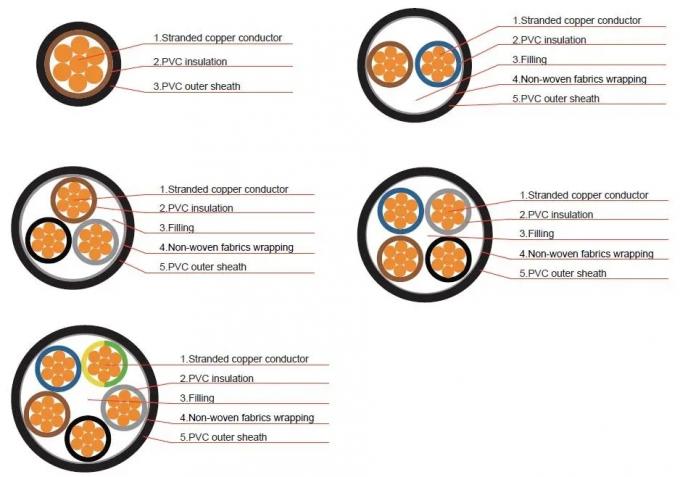

Строительство
Тип No номинального сечения ядра
| Тип |
Номер ядра |
Номинальное сечение |
Cu ((AL) /XLPE ((PVC) /PVC ((PE)
Cu ((AL) /XLPE ((PVC) /ATA/PVC ((PE) Cu ((AL) /XLPE/AWA/PVC ((PE) |
1 |
1.5-1000 |
Cu ((AL) /XLPE ((PVC) /STA/PVC ((PE)
Cu ((AL) /XLPE ((PVC) /SWA/PVC ((PE) |
2,3,4,5 |
1.5-400 |
| 3+1,4+1,3+2 |
2.5-400 |
Площадь поперечного сечения нейтрального проводника
В 3+1 ядра и 3+2 ядра должны соответствовать спецификации следующей таблицы:
| Номинальное сечение |
Главное ядро |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
| |
Нейтральное ядро |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
16 |
25 |
| Номинальное сечение |
Главное ядро |
70 |
95 |
120 |
150 |
185 |
240 |
300 |
400 |
| |
Нейтральное ядро |
35 |
50 |
70 |
70 |
95 |
120 |
150 |
185 |
Характеристика
D.C Сопротивление готового кабеля при 20oC/km не более следующего:
| Номинальное поперечное сечение мм2 |
15 |
2.5 |
4 |
6 |
10 |
16 |
25 |
| Cu ядро |
12.1 |
7.41 |
4.61 |
3.08 |
1.83 |
1.15 |
0.727 |
| Аль ядра |
18.1 |
12.1 |
7.41 |
4.61 |
3.08 |
1.91 |
1.20 |
| Номинальное поперечное сечение мм2 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Cu ядро |
0.524 |
0.387 |
0.268 |
0.193 |
0.153 |
0.124 |
0.0991 |
| Аль ядра |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| Номинальное поперечное сечение мм2 |
240 |
300 |
400 |
500 |
630 |
800 |
1000 |
| Cu ядро |
0.0754 |
0.0601 |
0.0470 |
0.0366 |
0.0283 |
0.0221 |
0.0176 |
| Аль ядра |
0.125 |
0.100 |
0.0778 |
0.0605 |
0.0469 |
0.0367 |
0.0291 |
Испытание напряжения:
Каждый барабан готового кабеля должен выдерживать напряжение мощности частоты 3,5 кВ в течение 5 минут,изоляция не повреждается.
Условия эксплуатации и параметры работы кабеля:
Кабель прикреплен к фиксированной установке для номинального напряжения 0,6/1 кВ линии электропередачи и распределения.
Максимальная номинальная температура работы проводника 90oC
Короткое замыкание: максимум 5 секунд. 250oC
Кабель может быть проложен без ограничения на падение, а температура окружающей среды не должна быть ниже 0oC.
Стандартный
Наш кабель XLPE может быть изготовлен в соответствии с IEC 60502, IEC 60332, IEC 60754.
Некоторые индексы выше международного стандарта.
PS: мы также можем производить по стандарту BS, NFC, ASTM в соответствии с запросом клиента.
Свяжитесь с нами для профессиональных решений!Мы будем 24/7 на линии :)
------Наша особенность --------
- Импортированное оборудование с опытным техническим коллективом
Компания имеет три завода и 3048 сотрудников, из которых 206 инженеров.Troster Германия и Maillefer Финляндия 500 кВ ВВ линии, штанги из Pourtier France, SKET Germany, Caballe Spain, производственная линия 220 и 35 кВ плюс SIKORA X - RAY 8000 из Германии
- Полная система сертификации
Qifan Cable получили ISO 9001, ISO 14001, OHSAS 18001. Завод прошел сертификат TUV, VDE, UL, CE, SAA, BS и т.д..
- Совершенная система производства
Продукция Qifan Cable включает в себя кабель электропередачи LV, кабель электропередачи MV, кабель электропередачи HV&EHV, кабель ABC, кабель ACSR/AAC/AAAC/ACAR/OPGW, подводный кабель, кабель управления, кабель приборостроения, строительный провод,гибкий резиновый кабель, кабели с пожароопасными характеристиками, кабели с возобновляемыми источниками энергии, солнечные кабели, промышленных кабелей, кабелей LAN, коаксиальных кабелей и т.д..
- Совершенная система обслуживания продаж
Qifan Cable может предложить услуги OEM / ODM, множество продуктов, квалифицированную команду инженеров по продаже экспорта, разумную цену, надежное качество, дружественное обслуживание. Qifan всегда ваш лучший выбор.
Fang Yu (Shanghai) Automation Technology Co., Ltd. Это включает более 30 серий продуктов, таких как изолированные пластиковыми кабелями для наземных и подводных применений от 500 кВ до 0.5 кВ, резиновые изоляционные провода и кабели от 35 кВ до 1 кВ, воздушные изоляционные кабели, воздушные провода, шахтные кабели, огнеупорные кабели, высокотемпературные кабели,чрезвычайно холодостойкие кабели, кабели для морского инженерного оборудования, кабели управления, компьютерные кабели, фотоэлектрические кабели, кабели для новых энергетических транспортных средств, строительные провода и сетевые провода.000 видов и более 501000 спецификаций.
Частые вопросы
- - - - - - - - -
1Кто мы?
Fang Yu (Shanghai) Automation Technology Co., Ltd, базируются в Шанхае, Китай, начиная с 2006 года, является профессиональной компанией, специализирующейся на продаже кабелей питания и сопутствующих продуктов.Мы выступаем в качестве зарубежного маркетингового центра для Qifan Cable.
2Как мы можем гарантировать качество?
Всегда предварительный образец перед массовым производством; Всегда окончательная проверка перед отгрузкой;
3Что вы можете купить у нас?
Электрический кабель,продукты с сертификатом UL,пожарный кабель,подводный кабель,кабель ABC,строительный кабель,солнечный кабель,кабель резиновый,кабель электрического управления,кабель цифровой связи,кабель с минеральной изоляцией,Специальные провода и кабели,Воздушно-изолированный кабель,Высокотемпературный устойчивый кабель,Солярный кабель,Изолированный кабель питания XLPE,Компьютерный кабель,Алюминиевый провода,Изолированный кабель из ПВХ,кабель цифровой связи, и т.д.
4Почему вы покупаете у нас, а не у других поставщиков?
На протяжении многих лет мы занимаемся исследованиями и разработками проволочных и кабельных изделий.Все наши продукты производятся прямо на заводе.Мы принимаем OEM и ODM!
5Какие услуги мы можем предоставить?
Принятые условия доставки: FOB, CFR, CIF, EXW, FAS, CIP,FCA, CPT, DEQ, DDP,DDU,
6Можно мне образцы?
Мы рады предоставить вам образцы, образцы предоставляются бесплатно, но нужно оплатить экспресс-доставку. Если у вас есть счет курьера, вы можете отправить курьера забрать образцы.
7- Какой у вас способ упаковки?
У нас есть стандартный экспортный пакет. Подробнее о индивидуальном пакете, пожалуйста, свяжитесь с нами.
